Peter Lyn Pilot

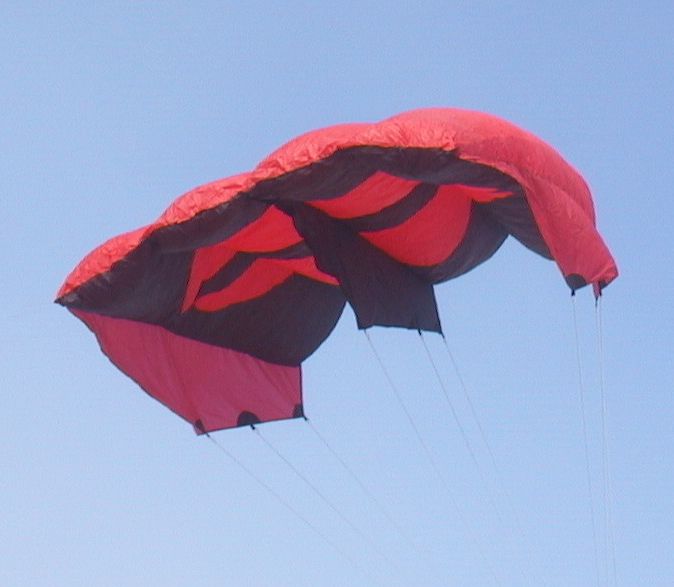

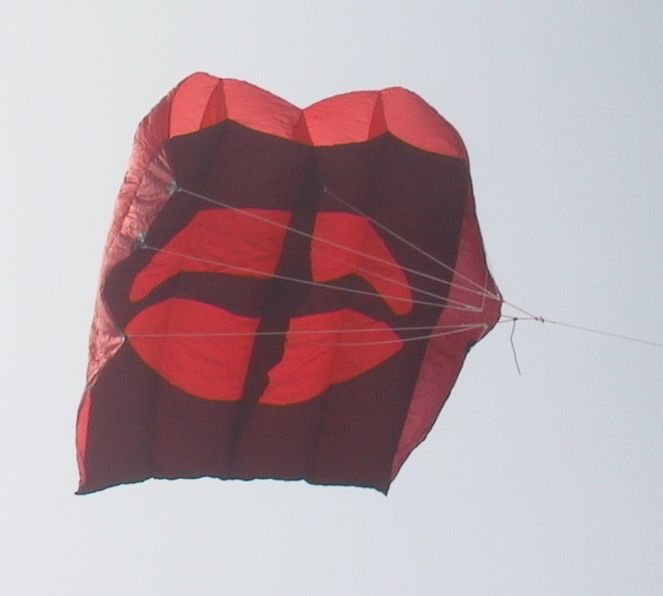

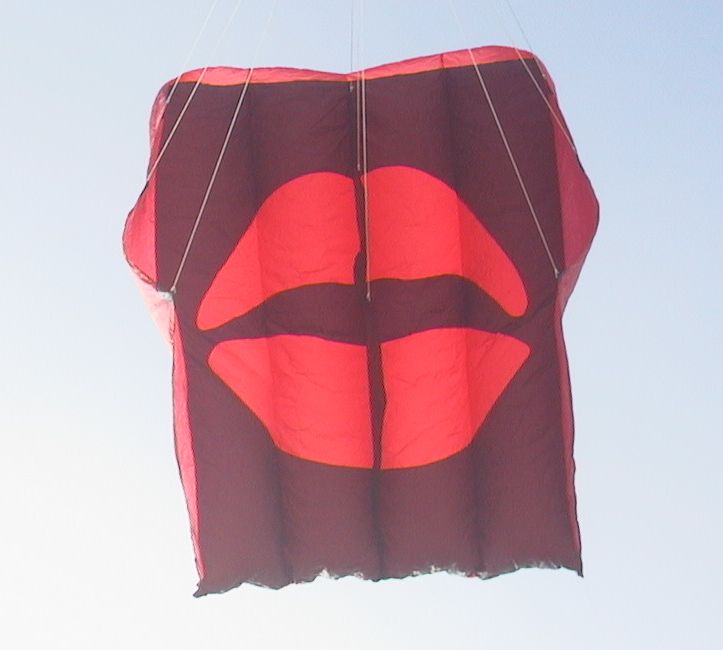

Alcune foto del Pilot...



Questo aquilonè, non avendo fori di compensazione nei pannelli superiori ed inferiori, non è propriamente un flowform, anche se ne ha la forma allungata.

Una sua particolarità è rappresentata dall' apertura delle celle che si restringe sul bordo d'entrata, forse per raccogliere e trattenere l'aria all'interno.

Vola molto bene ed è facile da costruire.

Il progetto originale del Pilot è di Peter Lyn, elaborato e riportato in formato elettronico da Andrew Beattie, sono anche disponibili diverse foto.

Ho tradotto e ridisegnato il progetto perchè mi sembrava molto valido soprattutto, vista la sua semplicità, per chi è alla sua prima esperienza nella costruzione di questo tipo di aquiloni.

Per prima cosa si procede al taglio dei diversi pezzi che lo compongono.

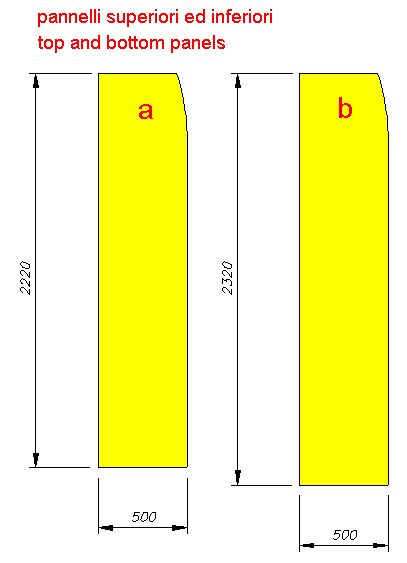

Sono necessari quattro pannelli inferiori a) e quattro superiori b), entrambi di 500 mm di larghezza ma di lunghezze diverse, con uno spigolo sagomato come indicato nel det.1).

I pannelli b) è meglio tenerli di lunghezza abbondante, saranno poi rifilati alla giusta lunghezza dopo l'assemblaggio.

E' necessario aggiungere tutto attorno un bordo di 7-8 mm per cucire i pezzi tra loro, bordo da aggiungere anche a tutti gli altri pezzi.

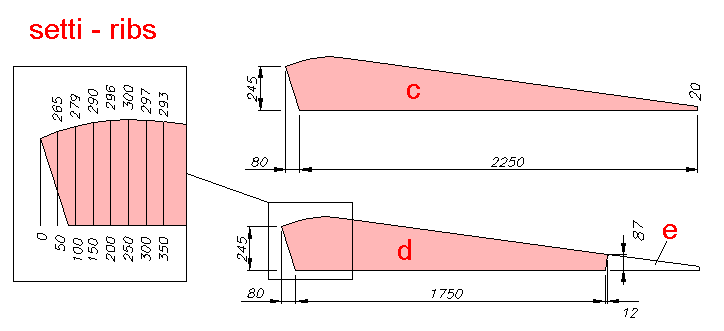

I setti sono in tutto cinque, due esterni interi c) e tre interni d), con la parte finale e) realizzata in tessuto a trame molto larghe.

Io ho utilizzato allo scopo il velo da bomboniere...

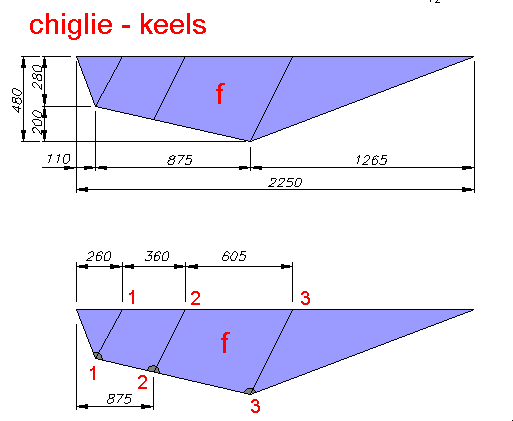

Le chiglie f) sono tre e tutte uguali.

Nel progetto di Beattie viene indicato di cucire le briglie direttamente sulle chiglie, le anteriori sulla linea 1-1, le mediane sulla linea 2-2 e le posteriori sulla linea 3-3.

Io più tadizionalmente ho cucito delle anelle di dacron a dei rinforzi nei punti 1, 2 e 3.

Le briglie sono di lunghezze diverse:

Briglie anteriori centrali : 2150 mm
Briglie anteriori esterne : 2210 mm
Briglie mediane centrali : 2190 mm
Briglie mediane esterne : 2250 mm
Briglie posteriori centrali : 2330 mm
Briglie posteriori esterne : 2390 mm

Questo permette all'aquilone di rimanere piano.



Dopo avere bordato la parte anteriore dei pannelli e le chiglie, si procede poi all'assemblaggio di tutti i pezzi :

Cucire due pannelli inferiori a), una chiglia f) ed un setto d), partendo dalla parte anteriore, ribattendo poi la cucitura, disponendo i pezzi come nel dettaglio b).

Cucire su entrambi i lati un pannello inferiore a) ed un setto d) e ribattere la cucitura.

Cucire su entrambi i lati le chiglie f) ed i setti esterni c)e ribattere la cucitura.

Cucire i due pannelli superiori centrali b) e ribattere la cucitura.

Cucire su entrambi i lati i rimanenti pannelli superiori b) e ribattere la cucitura.

Cucire su entrambi i lati i pannelli superiori ai setti esterni c) rovesciando come un calzino la cella, ribattere la cucitura lavorando dentro la manica.

Cucire e ribattere il bordo posteriore.
